输入输出模块安装台数：12台。
DIN导轨安装用适配器型号：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×439mm×32.5mm。输入输出模块安装台数：5台三菱R612B。
可安装模块：MELSEC iQ-R系列模块。
DIN导轨安装用适配器型号：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×245mm×32.5mmR612B

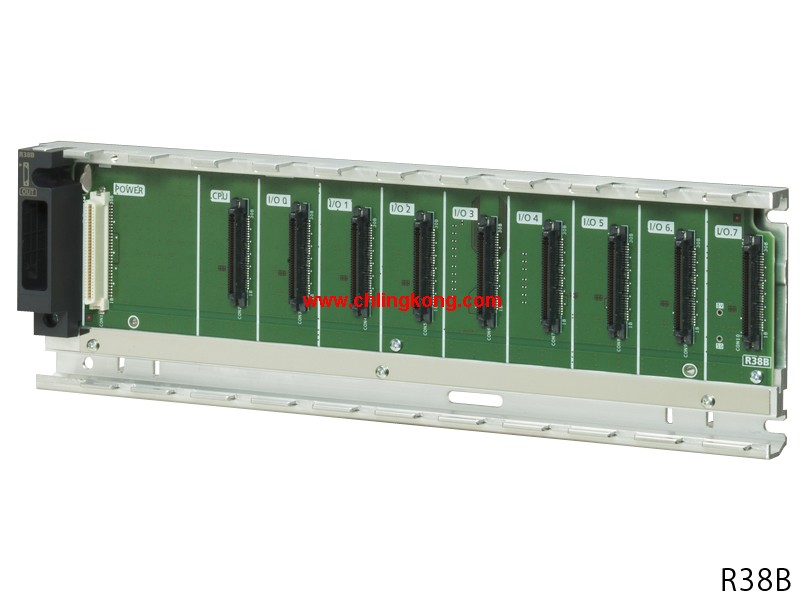

用于安装MELSEC iQ-R系列各种模块的基板模块。
无法在扩展基板模块上安装CPU模块。DC输入、晶体管（源型）输出。
通道数：2CH。
外部配线连接方式：40针连接器
计数输入信号：有
单相输入（单倍频/双倍频）：有
双相输入（单倍频/双倍频/4倍频）：有
CW/CCW输入：有
信号电平（φA、φB）：DC5/12/24V 2?5mA三菱R612B。
脉冲测量功能可通过测量脉冲的ON/OFF时间和周期，检测工件的长度和速度。
例如，在生产食品、饮料时，可使用接近式传感器测量在输送机上移动的瓶子的大小和速度三菱R612B。输出点数：32点。
输出形式：晶体管（源型）输出。
额定开闭电压、电流：-。
额定负载电压：DC12～24V。
大负载电流：0.1A/点。
响应时间：1ms以下。
公共端方式：32点/公共端。
保护功能（过载、过热）：有。
外部配线连接方式：40针连接器三菱CPU。
输出模块带机械式继电器触点机构，
包括所用的负载电压范围较大的继电器输出型和可用于DC12~24V负载的晶体管输出型。
可根据负载电压、输出点数的不同，选择适合用户需求的模块。
根据继电器触点寿命进行预防性维护。
继电器输出模块可累计各输出点的ON次数。
可通过了解该继电器触点的开关次数，根据继电器寿命进行预防性维护三菱CPU。输入点数：16点。
额定输入电压、频率：DC24V。
额定输入电流：6.0mA。
响应时间：5μs～70ms。
公共端方式：8点/公共端（负极公共端）。
中断功能：有三菱CPU。
外部配线连接方式：18点螺钉端子台。
输入模块为控制系统中使用多的模块。
可根据输入电压、输入点数的不同，选择适合用户需求的模块。
1个模块配备多种功能。
可通过单个输入模块，以1点为单位设定高速响应、中断输入功能。
此外，可按模块的公共端自由选择正极公共端/负极公共端。
无需按输入规格和功能使用不同的模块，减少了模块数量，
因此插槽占用数量可比以往减少20%、部署成本可比以往降低60%。1Gbps、光纤电缆、管理站/普通站。
CC-Link IE控制器网络是一种基于千兆位以太网的控制器网络，
适合用于大型控制器分散控制。
具有高速（ 1Gbps）、大容量（ 128K字）、采用光纤双重环路的特性，
可构建高可靠性的控制器网络系统。
不易发生故障的高可靠性光纤双重环路型网络通过使用了强抗干扰性光纤电缆的双重环路传输方式，
在发生电缆断线线或电源故障等异常时，也能够通过环回功能继续通信R612B。
快速发现线路故障、模块异常
可通过过工程软件可视化显示CC-Link IE控制器网络的整体情况，快速发现线路故障、模块异常三菱R612B。
因此，万一发生故障时，可快速确定异常部位，以缩短系统停机时间。
此外，还可通过网络其它站可编程控制器的状态。
