PLC诊断错误 代码HC-KFS4101
时间: 2019/7/28 3:00:12
按下EMO后，PL报错代码为4101，错误指令是
[ HC-KFS410 GP.BIDOUT HC-KFS410 U0 D420 D4HC-SF201 M11843 ]
不知道哪一步出错了
按下EMO后，PL报错代码为4101，错误指令是
[ HC-KFS410 GP.BIDOUT HC-KFS410 U0 D420 D4HC-SF201 M11843 ]
不知道哪一步出错了
Re： 时间: 2019/7/28 5:41:00
你好，你是两台QJ71C24N之间通信吗？，协议是选的双向协议吗？然后模块起始地址是不是00H？D420里面指定通道号，要赋值K1或者K2，D422里面放的是发送数据计数，不能为0，必须先给D422赋值，必须是大于1的整数。然后再确认下你使用的CPU型号。谢谢。
感谢您对三菱电机自动化
感谢您对三菱电机自动化
Re：Re： 时间: 2019/7/28 8:05:00
您好：是QJ71C24N-R2其中的2通道，协议是双向协议，模块起始是00H，D422里的发生数据计数如果是0，是不是就会报错4101，D422是通过D4200赋值过去的，CPU型号Q06UDEH
movp k2 d420
movp k0 d421
movp d4200 d422
movp k2 d420
movp k0 d421
movp d4200 d422
Re：Re：Re： 时间: 2019/7/28 12:53:00
如果是模拟仿真PLC运行，发送指令导通后，GP.BIDOUT指令的完成标志M11843会不会导通
Re：Re：Re：Re： 时间: 2019/7/28 15:17:00
D421不用赋值，是系统反馈的发送结果，0为正常，0以外为出错代码。实际通讯时GP.BIDOUT指令正常完成后标志位M11843会ON一下。
下一条:
上一条: 相关问题
相关产品
三菱
低惯性小容量电机
HC-MF13B
电机系列：低惯性，小容量。
使用串行对/增量编码器。
额定输出功率：0.1kw。
额定转速
三菱
中惯量中容量电机
HC-SF203
电机系列：中惯量，中容量。
使用串行对/增量编码器。
额定输出功率：2.0kw。
额定转速
三菱
中惯量中功率电机

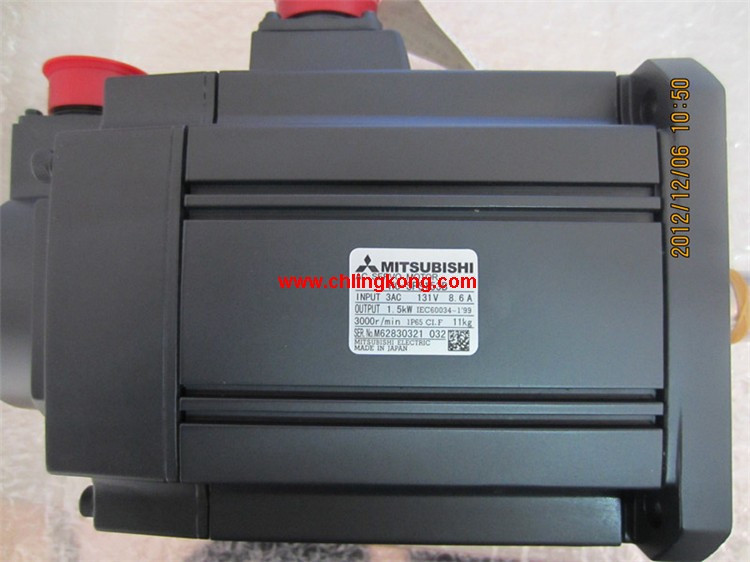

HC-SFS153B
