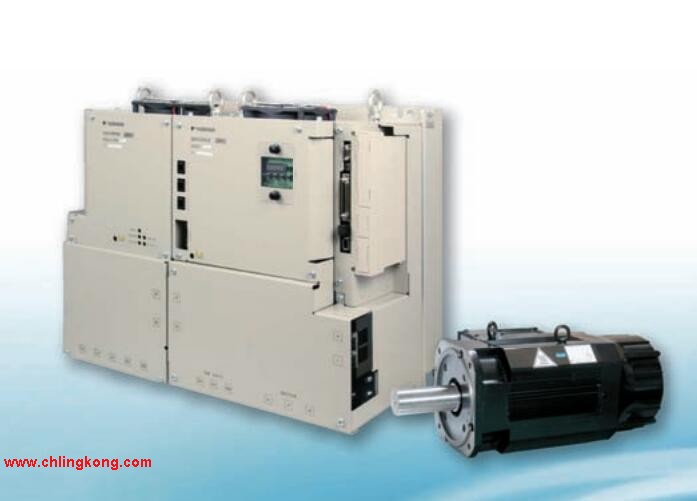

Σ-V系列伺服電機SGMGV型。
額定輸出：15kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）SGDV-101J01A003。
選配：帶油封、帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）SGDV-101J01A003
配備有高分辨率串行編碼器（20位）SGDV-101J01A003。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）SGDV-101J01A003。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。安全模塊。
最大適用電機容量：0.05kw安川hp20d。
電源電壓：?jiǎn)蜗郃C100V。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊安川hp20d。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統最佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內首家）安川hp20d。
可輕松實現機械系統的最佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：1.8kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：錐度1/10，帶平行鍵。
選購件：帶油封、DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。伺服電機SGMAH型（轉速：3000r/min）。
功率：0.1kw。
電源電壓：?jiǎn)蜗郃C200V。
串行編碼器：16位絕對值。
設計順序：A。
軸端：直軸帶鍵。
選購件：帶DC90V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴擴充新控制算法，
定位時間縮短到原原有產品的1/3，實現了出類拔萃的響應性安川SGDV-101J01A003。
縮短了參數設定和維護時間間間SGDV-101J01A003。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。
SGDV-101J01A003操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDV-101J01A003&select=5
