輸入電壓范圍：AC100-120V/AC200-240V。
輸出電壓：DC24V。
輸出電流：1.2A增設電源單位。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點A1SJ71LP21GE
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。RS-232：1個，RS-422/485：1個。
傳輸速度：0.3～19.2kpbs。
計算機連接功能。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。

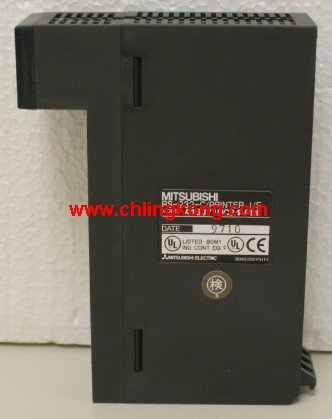

打印機/周連設備連接用，BASIC語言功能對應。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。輸入形式：DC輸入，正極公共端。
輸入點數：32點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：3線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。輸出點數：32點。
電壓：DC24V/AC240V，2A/1點，4A/個公共端。
OFF時漏電流：0mA。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/個公共端。
50點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLCC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
